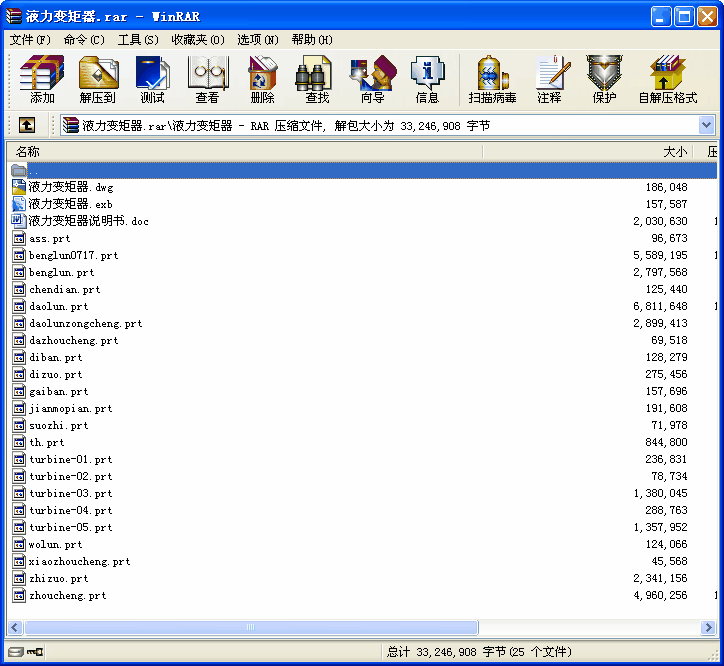

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本文的研究是以汽車用液力變矩器為研究對象，基于三維流場理論，借助于UG、GAMBIT、FLUENT等軟件，對液力變矩器的內流場進行了仿真計算。本課題研究的目的和意義就在于，通過CFD軟件的模擬仿真，對液力變矩器的流道的壓力和速度進行有效分析計算。本文主要有以下內容：
(1)首先介紹了課題研究的背景，液力變矩器在國內外的應用情況和流場理論的發展現狀，指出了液力變矩器設計計算的發展方向是三維流場理論；然后對液力變矩器的組成以及工作原理進行了闡述，并指出了主要研究內容。
(2)闡述了計算流體力學的基本理論。首先列出了控制方程包括連續性方程和動量守恒方程，由于本課題研究的是不可壓縮流體，熱交換量可以忽略不計，敵不考慮能量守恒方程，然后介紹了將控制方程離散化的方法；接著詳細介紹了有限體積法的基本原理，常用的離散格式：分析了網格的生成技術，分別對結構網格、非結構網格以及混合網格作了闡述；最后介紹了常用的湍流模型，湍流流動的近壁處理方法和流場數值計算的算法。介紹了反求發測繪液力變矩器。
(3)介紹了常用的一些CFD軟件，并選擇FLUENT對本課題進行研究；為了能夠順利地得到收斂解，提出了研究液力變矩器流場的一些假設，并對流場進行了一定的簡化；然后通過CAD軟件UG建立葉輪流道的幾何模型，并使用GAMBIT生成計算網格，為了提高計算精度，使用六面體網格；選擇分離求解器隱式格式進行求解，使用絕對速度方程，湍流模型選擇標準k一￡模型，同時使用標準壁面函數；離散格式采用二階迎風格式(這樣可以提高解算精度)，壓力一速度耦合選用SIMPLE算法，入口邊界條件使用壓力入口，出口邊界條件使用壓力出口，其余壁面使用非滑移壁面邊界條件；在葉輪之間的交互面上使用混合平面模型。
(4)對計算結果進行了分析，并與實驗結果進行了比較，二者基本吻合證明了三維流場分析的正確性。最后對研究過程中存在的問題進行了分析。
(5)對全文進行了總結。
關鍵詞：液力變矩器、內流場、FLUENT
目錄
第
第1章緒論 1
1．1研究背景 1
1．1．1液力變矩器在國內外的應用 1
1．1．2流場理論的發展現狀 2
1．2液力變矩器的組成及工作原理 4
1．2．1液力變矩器的組成 4
1．2．2液力變矩器的工作原理 5
1．3研究目的和意義以及主要研究內容 7
1．3．1研究目的和意義 7
1．3．2主要研究內容 7
第2章液力變矩器的測繪和反求 8
2. 1測繪過程 8
2. 2三維光學測量儀編程 9
2. 3數據處理和反求 12
第3章液力變矩器內流場數值分析 14
3．1常用的CFD軟件介紹 14
3.2建立流場計算的幾何模型 15
3．2. 1分析中的假設和簡化 15
3．2．2幾何模型 16
3．3生成計算網格 17
3．3．1 GAMBIT簡介 17
3. 3．2劃分網格 18
3．4設置求解器 19
3．4. 1求解器的選擇 19
3．4．2控制方程的線性化 21
3．4．3參考壓力的選擇 21
3．5選擇湍流模型 22
3.6定義流體的物理性質 23
3.7設置邊界條件和初始條件 24
3．7．1入口邊界條件 24
3．7．2出口邊界條件 24
3．7．3壁面邊界條件 25
3．7．4初始條件 25
3．8收斂準則 26
3．9本章小結 26
第4章液力變矩器內流場計算結果分析 27
4．1泵輪流場分析 27
4．1．1泵輪入口流場 29
5．1．2泵輪出口面流場 29
4．2渦輪流場分析 30
4．2．1渦輪入口流場 32
4．2．2渦輪出口流場 32
4. 3導輪流場分析 33
4．3．1導輪入口流場 35
4．3．2導輪出口流場 35
4．4本章小結 36
第5章全文總結 37
參考文獻 39
致謝 40
附錄 41 ...
