機械原理期末試題及概念總結

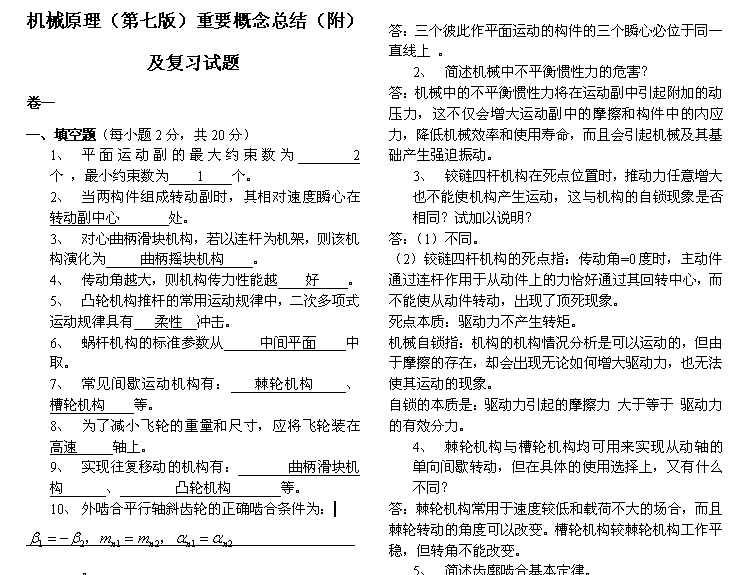

機械原理（第七版）重要概念總結（附）及復習試題
卷一
一、填空題（每小題2分，共20分）
1、平面運動副的最大約束數為 2 個，最小約束數為 1 個。
2、當兩構件組成轉動副時，其相對速度瞬心在轉動副中心處。
3、對心曲柄滑塊機構，若以連桿為機架，則該機構演化為曲柄搖塊機構。
4、傳動角越大，則機構傳力性能越好。
5、凸輪機構推桿的常用運動規律中，二次多項式運動規律具有柔性沖擊。
6、蝸桿機構的標準參數從中間平面中取。
7、常見間歇運動機構有：棘輪機構、槽輪機構等。
8、為了減小飛輪的重量和尺寸，應將飛輪裝在高速軸上。
9、實現往復移動的機構有：曲柄滑塊機構、凸輪機構等。
10、外嚙合平行軸斜齒輪的正確嚙合條件為：
。
二、簡答題（每小題5分，共25分）
1、何謂三心定理？
三、計算題（共45分）

答：三個彼此作平面運動的構件的三個瞬心必位于同一
直線上。
2、簡述機械中不平衡慣性力的危害？
答：機械中的不平衡慣性力將在運動副中引起附加的動壓力，這不僅會增大運動副中的摩擦和構件中的內應力，降低機械效率和使用壽命，而且會引起機械及其基礎產生強迫振動。
3、鉸鏈四桿機構在死點位置時，推動力任意增大也不能使機構產生運動，這與機構的自鎖現象是否相同？試加以說明？
答：（1）不同。
（2）鉸鏈四桿機構的死點指：傳動角=0度時，主動件通過連桿作用于從動件上的力恰好通過其回轉中心，而不能使從動件轉動，出現了頂死現象。
死點本質：驅動力不產生轉矩。
機械自鎖指：機構的機構情況分析是可以運動的，但由于摩擦的存在，卻會出現無論如何增大驅動力，也無法使其運動的現象。
自鎖的本質是：驅動力引起的摩擦力大于等于驅動力的有效分力。
4、棘輪機構與槽輪機構均可用來實現從動軸的單向間歇轉動，但在具體的使用選擇上，又有什么不同？
答：棘輪機構常用于速度較低和載荷不大的場合，而且棘輪轉動的角度可以改變。槽輪機構較棘輪機構工作平穩，但轉角不能改變。
5、簡述齒廓嚙合基本定律。
答：相互嚙合傳動的一對齒輪，在任一位置時的傳動比，都與其連心線被其嚙合齒廓在接觸點處的公法線所分成的兩段成反比。

1、繪制偏心輪機構簡圖（草圖），并求機構自由度。（10分）

...
